一篇文章掌握逆向工程核心知识

工作中其他可能需要逆向工程的情况也有例如：以便更好地了解竞争对手的产品、原始供应商或制造商不愿意共享零件或设计、在更新过时的制造流程时、逆向工程时3D扫描非常有用。

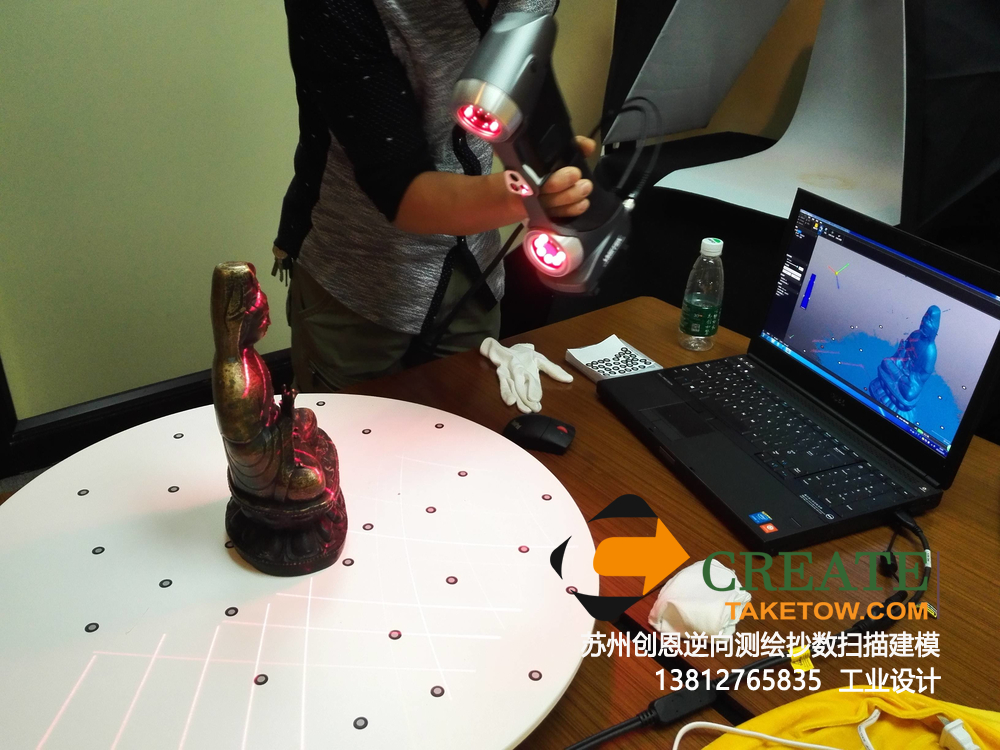

逆向工程的第一步是捕获所有相关的几何数据。这是通过3D扫描或摄影测量法完成的。3D激光扫描提供了一个高度精确的点云，它更适合于高度复杂的组件，而摄影测量法则从多个角度使用数字摄影来创建不那么精确的点云，这更适合公差不太重要的系统。

下一步是使用CAD软件构建3D模型或可视化。我们将在本文后面讨论使用的软件类型。点云被上载到软件中并映射到多边形中，然后再渲染成3D模型。然后对模型进行数字检查，并与原始对象进行比较，以确保形状和尺寸准确或在公差范围内。
如果要创建一个粗糙的原型，通常将在3D打印机上完成。同样，将在此阶段进行检查以验证准确性。然后，将使用最终产品中使用的材料制成最终原型。将与原始组件进行最终检查，然后进行测试。如果要在对安全性至关重要的机械中使用该组件，则可能会进行严格的破坏测试。
逆向工程软件，在扫描和CAD软件问世之前，逆向工程是一个漫长的过程。它涉及使用手动测量工具（例如卡尺）来获取尺寸，然后手工绘制出来。
值得庆幸的是，CAD软件和专用的逆向工程软件已经彻底改变了该过程，从而大大节省了时间并提高了成本效益。现在可以使用复杂的软件，该软件可以分析组件在实际机械环境中的性能。这允许进行迭代的设计改进过程。
专门从事逆向工程或对其有很高要求的公司通常会投资购买更昂贵的专用软件。这里有些例子：Rapidform XOR Redesign是一个简单快速的系统，可创建参数化CAD模型，从而可以对机械零件进行有效的逆向工程。Geomagic Studio是用于从点云和多边形网格创建3-D模型的高精度系统。它针对逆向工程，快速原型制作和产品分析进行了优化。
