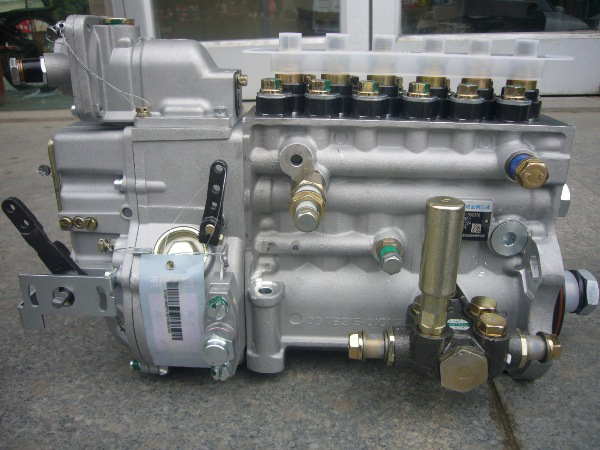

喷油泵三维扫描-逆向建模出图

喷油泵生产商，期待根据三维扫描仪苏州逆向抄数建模可以迅速获取原来喷油泵外型数据，苏州特可特沃逆向扫描测绘建模加快新品的开发设计。

遭遇难题| Practical problem

     1.应用传统式的测量法（如工装夹具.夹具.三坐标等）十分的繁杂.用时，并且不容易对喷油泵的结构特征开展精确.迅速地精确测量.检验。

     2.喷油泵样子繁杂，且各面凹形槽形状各异，斜面较多。造成获取的三维数据量不详细，没法开展二次设计方案。

解决方法|Holon solutions

       喷油泵是车辆柴油发动机上的一个主要构成部分。被视作柴油机的“心血管”构件，它一旦出难题会使全部柴油发动机工作中紊乱。该公司期待应用三维扫描仪对喷油泵三维扫描，开展设备的二次设计方案与健全。 对于客户满意度，技术工程师明确提出解决方法中应用：三维扫描仪HL-3DS （迅速获取喷油泵高精密的三维数据） 逆向设计手机软件Geomagic Studio（将喷油泵云数据数据变换为三角网格图面数据） Pro/E.UG等流行制图软件中开展后期制作，加速喷油泵的二次设计方案。

1.早期准备工作

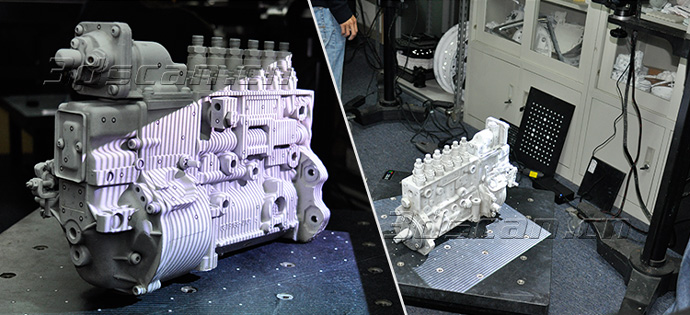

     喷漆显像剂：提升样品表层背景色饱和度，获取更强的扫描仪数据。

     粘贴标志点：使获取的数据在扫描软件中实现精准定位拼凑。

2.三维扫描

        三维扫描仪（HL-3DS）扫描仪速度更快，获取喷油泵三维数据仅需十分钟，数据高精度做到0.02mm。三维扫描仪（HL-3DS）选用外插法多频相位光栅尺技术性.编号点校正技术性与自动式拼凑等技术性。 将喷油泵数据导进三维反向手机软件（Geomagic）中实现解决，将解决后的数据导进Pro/E.UG等流行制图软件中，开展汽车发动机的逆向设计。加快新品的开发设计，提升汽车发动机特性。

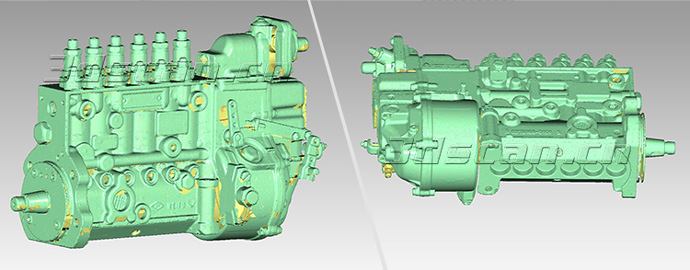

喷油泵点云数据

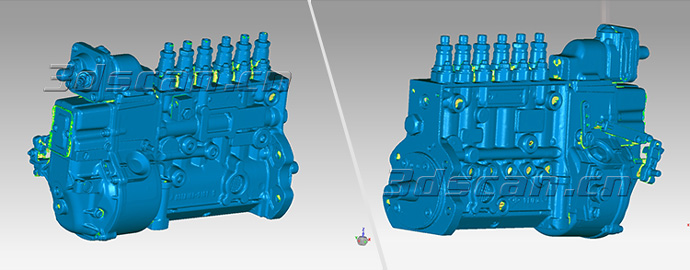

喷油泵三维扫描STL数据

以上扫描仪数据转载华朗三维，苏州逆向抄数有能力完成三维数据的逆向设计建模~
